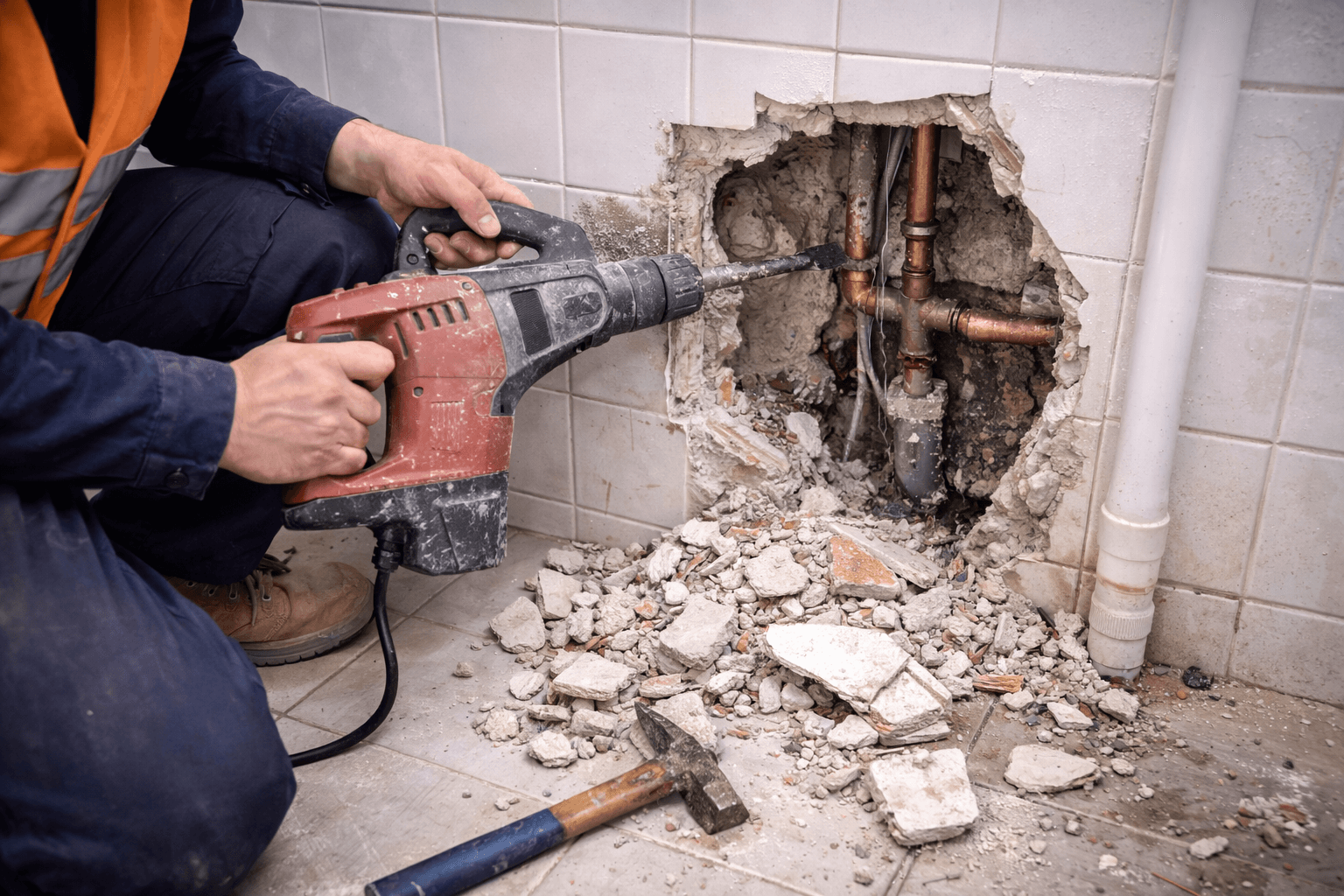

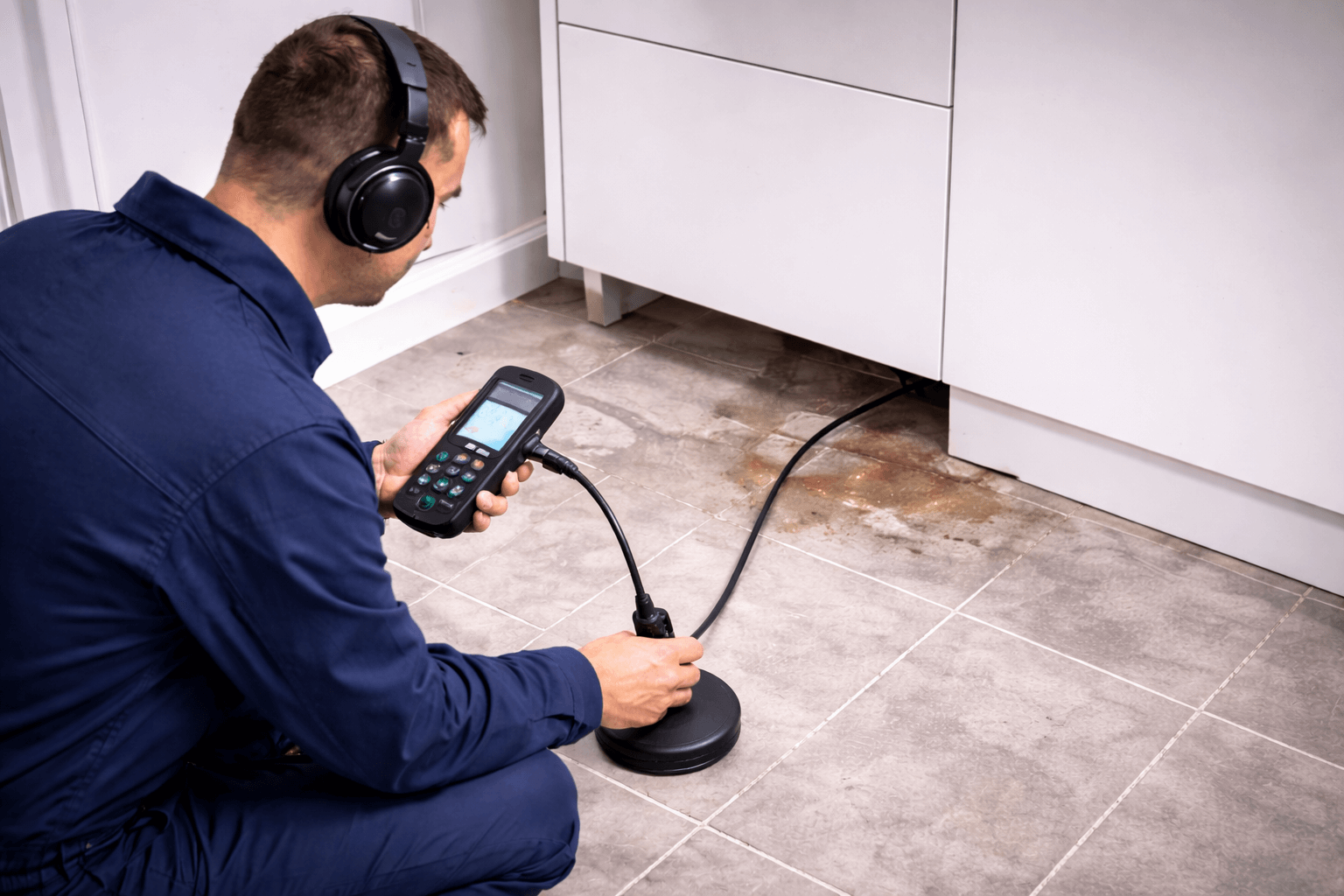

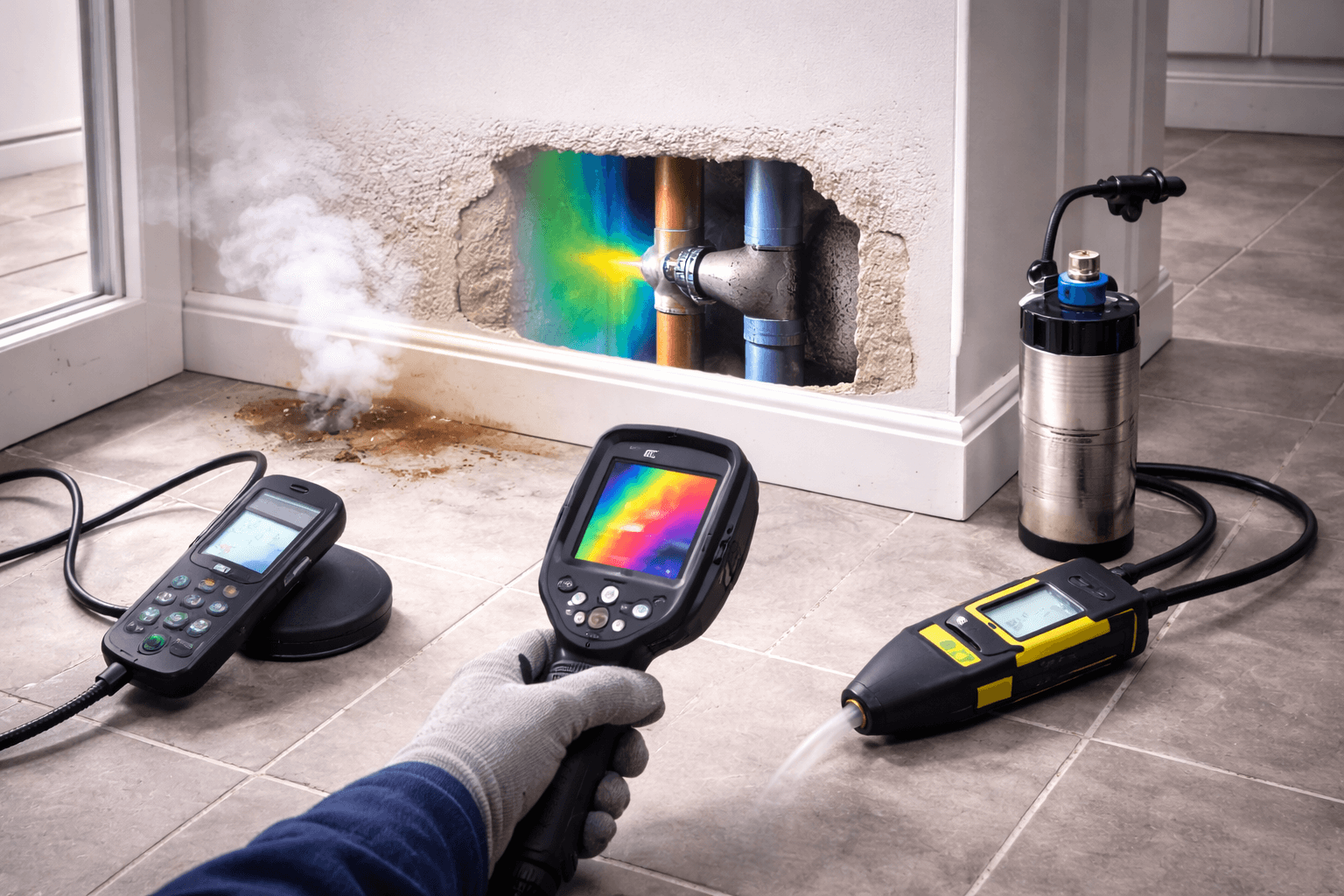

Startseite Blog Methoden der Leckortung Zerstörungsfreie leckortung: methoden und funktionsweise Zerstörungsfreie Leckortung: Methoden und FunktionsweiseLinkedin InFacebookWenn ein Leck vermutet wird, besteht häufig die Sorge, Wände, Böden oder andere Bauteile öffnen zu müssen, um die Ursache zu finden. In vielen Fällen lässt sich ein Leck jedoch bestätigen und eingrenzen, bevor zerstörende Arbeiten durchgeführt werden. Um den allgemeinen Diagnoseprozess besser zu verstehen, erklärt unser Leitfaden, wie die Lecksuche funktioniert. Die zerstörungsfreie Leckortung umfasst anschließend alle Verfahren, mit denen sich eine Undichtigkeit bei möglichst geringen Eingriffen untersuchen und so weit eingrenzen lässt, dass eine gezielte Reparatur möglich wird. Dieser Leitfaden stellt die wichtigsten Methoden, ihre Funktionsweise, ihre Einsatzbereiche und ihre Grenzen vor.Was bedeutet „zerstörungsfreie leckortung“ konkret?Der Begriff „zerstörungsfrei“ wird häufig missverstanden. Er bedeutet nicht, dass niemals eine bauliche Öffnung erforderlich ist. Ziel ist vielmehr, die Leckstelle vor dem Öffnen oder Aufstemmen so genau wie möglich einzugrenzen, damit ein späterer Eingriff klein und gezielt bleibt. Die verschiedenen Lösungen zur Lecksuche und Leckortung dienen dazu, eine Undichtigkeit zu bestätigen, den betroffenen Abschnitt zu bestimmen oder die Austrittsstelle möglichst präzise zu lokalisieren.Ein zerstörungsfreier ansatz verfolgt folgende ziele:Vermeidung unnötiger beschädigungenReduzierung von öffnungen auf das notwendige maßErhalt bestehender baustrukturenKontrolliertes und methodisches vorgehenZudem ist zwischen exakter punktlokalisierung und eingrenzung eines bereichs zu unterscheiden. In vielen fällen reicht es aus, den betroffenen bereich präzise zu bestimmen, um eine effiziente reparatur zu ermöglichen.Wann sollte eine zerstörungsfreie methode bevorzugt werden?Zerstörungsfreie leckortungsverfahren sind besonders sinnvoll, wenn:Leitungen oder netze verdeckt oder erdverlegt sindEin blindes öffnen bauliche risiken mit sich bringt,Sich die installation in einem genutzten oder sensiblen gebäude befindetDie kosten oder auswirkungen einer demolition hoch sind,Das leck unsichtbar oder intermittierend auftritt.In diesen situationen spart ein zerstörungsfreier ansatz zeit, reduziert störungen und verhindert unnötige oder falsch platzierte eingriffe.Bei verdeckten oder erdverlegten Leitungen besteht das erste Ziel in der Regel darin, den betroffenen Abschnitt zu bestätigen und den Suchbereich vor möglichen Grabungsarbeiten einzugrenzen. Unser Leitfaden zeigt ausführlich, wie sich ein Leck in einer unterirdischen Leitung erkennen und lokalisieren lässt, ohne wahllos aufzugraben. Zusätzlich kann die Trassen- und Leitungsverfolgung mit Tracern helfen, den Verlauf einer Leitung, die Fließrichtung eines Mediums oder unerwartete Verbindungen zwischen verschiedenen Netzabschnitten zu überprüfen.Typischer ablauf einer zerstörungsfreien leckortungUnabhängig vom eingesetzten verfahren folgt eine effiziente leckortung meist einem klar strukturierten prozess, der sich in vier hauptphasen gliedern lässt.1 / Nachweis des lecksZunächst muss sichergestellt werden, dass tatsächlich ein leck vorliegt. Diese phase basiert auf der analyse von symptomen wie druckverlust, ungewöhnlichem verbrauch oder leistungsabfall sowie auf einfachen bestätigungstests.2 / Segmentierung und isolierungNach dem Nachweis wird die Anlage in getrennt prüfbare Abschnitte unterteilt. Durch schrittweises Isolieren lässt sich der verdächtige Bereich eingrenzen, was eine wesentliche Voraussetzung für eine wirksame zerstörungsfreie Ortung ist. In geeigneten Rohrleitungen können aufblasbare Rohrstopfen eingesetzt werden, um einen Abschnitt vor einer Druck-, Rauch- oder Tracerprüfung vorübergehend abzusperren.3 / Lokalisierung mit einer geeigneten methodeAnschließend wird das passende ortungsverfahren ausgewählt. Die entscheidung hängt vom anlagentyp, der zugänglichkeit, dem medium und der geforderten genauigkeit ab.4 / Kontrolle und validierung nach der reparaturNach der instandsetzung ist eine überprüfung erforderlich, um zu bestätigen, dass das leck vollständig behoben wurde und die anlage wieder dicht ist.Überblick über die wichtigsten zerstörungsfreien leckortungsmethodenEs existieren mehrere verfahrensgruppen der zerstörungsfreien leckortung. Jede basiert auf einem spezifischen physikalischen prinzip und ist für bestimmte anwendungsfälle geeignet.Sichtprüfung und einfache testsFunktionsprinzipBei der sichtprüfung werden zugängliche bauteile wie verbindungen, dichtungen oder sichtbare oberflächen kontrolliert. Ergänzend können einfache tests durchgeführt werden, etwa die beobachtung von füllständen oder veränderungen über einen bestimmten zeitraum.EinsatzbereichGeeignet als erster schritt, wenn teile der installation sichtbar oder leicht zugänglich sind.GrenzenNicht geeignet zur ortung verdeckter oder erdverlegter leckagen; stark abhängig von der erfahrung des anwenders.Druckprüfung und dichtheitskontrolleFunktionsprinzipDruckprüfungen eignen sich besonders zum Nachweis einer Undichtigkeit in geschlossenen oder absperrbaren Systemen. Sie werden unter anderem bei der Lecksuche an Sanitär- und Heizungsanlagen eingesetzt, sofern der Prüfdruck mit den Leitungen, Armaturen und angeschlossenen Komponenten vereinbar ist.EinsatzbereichBesonders geeignet zum nachweis eines dichtheitsverlustes in geschlossenen oder absperrbaren systemen.GrenzenDie genaue leckstelle wird nicht lokalisiert; zusätzliche verfahren sind meist erforderlich.Leckortung mit RauchFunktionsprinzipIn ein zuvor abgegrenztes System wird sichtbarer Rauch mit kontrolliertem Druck eingebracht. Tritt der Rauch an einem Riss, einer defekten Verbindung oder einer unerwarteten Öffnung aus, weist dies auf einen möglichen Leckweg hin. Rauchpatronen für die Lecksuche können beispielsweise in Rohrleitungen, Abwasserleitungen, Kanälen und Lüftungssystemen eingesetzt werden.EinsatzbereichGut geeignet für leitungen, kanäle oder systeme mit luftströmung.GrenzenErfordert ausreichende dichtheit zur lenkung des rauchs; nicht immer geeignet für flüssigkeitsgefüllte systeme.Leckortung mit Farb- und FluoreszenztracernFunktionsprinzipEin mit dem Medium und den Werkstoffen der Anlage verträglicher Tracer wird in den Kreislauf eingebracht, um den Fließweg zu verfolgen und ungewöhnliche Austrittsstellen sichtbar zu machen. In wasserführenden Systemen können UV-fluoreszierende Farbmarkierer für Wasser je nach Produkt direkt oder unter UV-Licht nachgewiesen werden.Wenn keine sichtbare Färbung des Wassers oder der geprüften Oberfläche gewünscht ist, können farblose UV-Fluoreszenz-Tracer für Wasser verwendet werden. Ihr Austritt wird mit einer geeigneten UV-Lampe sichtbar gemacht.Die Zuverlässigkeit des Ergebnisses hängt von der Auswahl und Dosierung des Tracers, der Einwirk- oder Zirkulationszeit sowie von den Beobachtungsbedingungen ab. Komplette Tracer-Sets für Wasser kombinieren geeignete Nachweismittel und Ausrüstung für häufige Anwendungen der Lecksuche in wasserführenden Anlagen.EinsatzbereichTracer sind besonders hilfreich, wenn eine Leckage nicht unmittelbar sichtbar ist, beispielsweise hinter einer Verkleidung, unter einem Boden oder in einem schwer zugänglichen Anlagenbereich. Sie können Teil des Verfahrens sein, mit dem sich ein unsichtbares Leck erkennen und schrittweise eingrenzen lässt.GrenzenErfordert kontrollierte bedingungen und eine sorgfältige durchführung.Akustische LeckortungFunktionsprinzipDiese verfahren erfassen geräusche oder schwingungen, die durch ein leck unter druck entstehen.EinsatzbereichHäufig eingesetzt bei druckbeaufschlagten und erdverlegten leitungsnetzen.GrenzenBeeinflussbar durch umgebungsgeräusche, materialien und bodenbeschaffenheit.Leckortung mit PrüfgasFunktionsprinzipEin gas wird in das system eingebracht und an der austrittsstelle detektiert.EinsatzbereichGeeignet für spezielle anwendungen mit sehr hohen empfindlichkeitsanforderungen.GrenzenErfordert besondere sicherheitsmaßnahmen und fachgerechte anwendung.Thermografie und indirekte MessverfahrenFunktionsprinzipTemperaturunterschiede oder indirekte anzeichen werden analysiert, um auffälligkeiten zu erkennen.EinsatzbereichAls ergänzende methode in bestimmten kontexten sinnvoll.GrenzenNicht immer als alleinige lokalisierungsmethode ausreichend.Wie wählt man die richtige methode aus?Die auswahl eines zerstörungsfreien leckortungsverfahrens sollte auf mehreren schlüsselkriterien basieren.Nach anlagentypEin Pool, eine erdverlegte Rohrleitung und die Klimaanlage eines Fahrzeugs unterscheiden sich durch Medium, Druckverhältnisse und Zugänglichkeit. Bei einem Fahrzeug muss das Verfahren mit dem Kältemittel und dem Kompressoröl verträglich sein. Unser Leitfaden erklärt, wie man ein Leck in der Auto-Klimaanlage erkennt.Für Kälte- und Klimakreisläufe stehen außerdem UV-Kontrastmittel zur Lecksuche an Klimaanlagen zur Verfügung. Das eingesetzte Produkt muss mit dem Kältemittel, dem Kompressoröl und den Werkstoffen des Kreislaufs kompatibel sein.Bei Pools werden zunächst Wasserstand, Einbauteile und Rohrleitungen getrennt untersucht. Die passenden Lösungen für die Lecksuche in Pools und Teichen ermöglichen es, einen verdächtigen Bereich mit Sichtkontrollen, Farbtests und weiteren Prüfverfahren einzugrenzen.Bei einem Flachdach oder einer Terrasse müssen Abdichtung, Anschlüsse, Abläufe und aufgehende Bauteile berücksichtigt werden. Dichtheitsprüfungen für Dächer und Terrassen helfen dabei, verdächtige Bereiche zu überprüfen, ohne die gesamte Oberfläche zu öffnen.Nach zugänglichkeitJe eingeschränkter der zugang, desto relevanter sind zerstörungsfreie methoden.Nach dringlichkeit und benötigter genauigkeitEin bloßer verdacht erfordert andere mittel als die präzise ortung eines kritischen lecks.Nach medium und sicherheitsanforderungenArt des mediums und geltende sicherheitsvorgaben beeinflussen die methodenwahl maßgeblich.Häufige fehler, die zu unnötigen beschädigungen führenBestimmte fehler treten bei der leckortung regelmäßig auf:Fehlende berücksichtigung der anlagenhistorie,Unzureichende segmentierung,Einsatz einer ungeeigneten methode,Zu frühe zerstörende eingriffe.Ein systematisches vorgehen hilft, diese fehler zu vermeiden.Wann zerstörungsfreie methoden an ihre grenzen stoßenNicht jede leckage lässt sich vollständig zerstörungsfrei lokalisieren. In manchen fällen ist eine gezielte bauliche öffnung erforderlich, um die defekte stelle zu erreichen. Ziel bleibt es jedoch stets, den eingriff auf das notwendige minimum zu begrenzen, basierend auf den zuvor gewonnenen erkenntnissen.Häufig gestellte fragen zur zerstörungsfreien leckortungKann man ein erdverlegtes Leck ohne Grabungsarbeiten lokalisieren?Ja, in vielen Fällen. Druckprüfungen, akustische Verfahren, Prüfgas und Tracer können den verdächtigen Bereich vor einer Grabung deutlich eingrenzen. Das erreichbare Ergebnis hängt von der Leitung, dem Medium, der Verlegetiefe und den umgebenden Materialien ab.Funktioniert die zerstörungsfreie Leckortung bei intermittierenden Leckagen?Ja, allerdings sind intermittierende Leckagen schwieriger zu untersuchen. Häufig müssen die Bedingungen reproduziert werden, unter denen das Leck auftritt. Außerdem können wiederholte Messungen oder längere Beobachtungszeiträume erforderlich sein.Welche Genauigkeit kann erreicht werden?Die erreichbare Genauigkeit hängt vom Verfahren, von der Anlage und von den Prüfbedingungen ab. Einige Methoden grenzen lediglich einen verdächtigen Bereich ein, während die Kombination mehrerer Verfahren eine deutlich präzisere Lokalisierung ermöglichen kann.Wie wird eine Reparatur überprüft?Eine Reparatur sollte durch eine Wiederholung der ursprünglichen Prüfung kontrolliert werden, beispielsweise durch eine Druckprüfung, eine Beobachtung des Füllstands, einen erneuten Tracertest oder eine andere anlagenspezifische Dichtheitskontrolle.Wie lange dauert eine zerstörungsfreie Leckortung?Die Untersuchung kann weniger als eine Stunde oder mehrere Stunden dauern. Entscheidend sind die Größe und Komplexität der Anlage, die Zugänglichkeit, die Möglichkeit zur Abschnittsbildung und die Anzahl der erforderlichen Prüfverfahren.Welche Informationen erleichtern die Leckortung?Leitungspläne, Angaben zu Werkstoffen und Leitungsverläufen, zugängliche Ventile und Anschlüsse, Möglichkeiten zur Abschnittsbildung sowie die bisherige Anlagenhistorie erleichtern die Untersuchung.FazitZerstörungsfreie Verfahren ermöglichen es, eine Undichtigkeit zu bestätigen und den betroffenen Bereich vor einer baulichen Öffnung schrittweise einzugrenzen. Je nach Anlage können Druckprüfungen, Tracer, Rauch, akustische Messungen, Prüfgas oder Thermografie miteinander kombiniert werden. Die passenden Lösungen zur Lecksuche und Leckortung müssen anhand des Mediums, der Werkstoffe, der Zugänglichkeit und der erforderlichen Genauigkeit ausgewählt werden. Das Ziel besteht nicht immer darin, jede Öffnung vollständig zu vermeiden, sondern den späteren Eingriff so klein, sicher und präzise wie möglich zu gestalten.Neueste ArtikelWird geladen...
