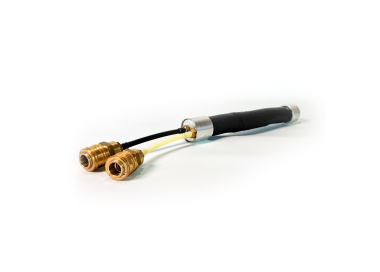

Mini-Absperrblase mit By pass 35/70 mm

Mit einem einzigen Werkzeug ein Leitungsnetz absperren, unter Druck setzen und kontrollieren
Dieser professionelle aufblasbare Rohrverschluss wurde speziell entwickelt, um Dichtheitsprüfungen, Leckortungen und die Diagnose von Rohrleitungen zu erleichtern.

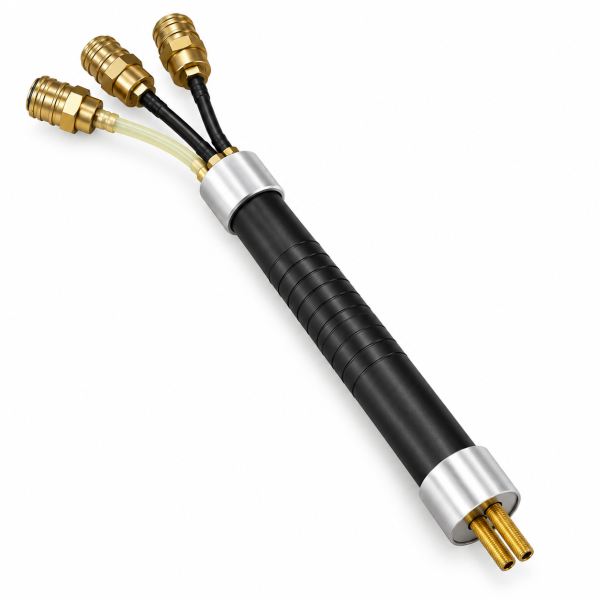

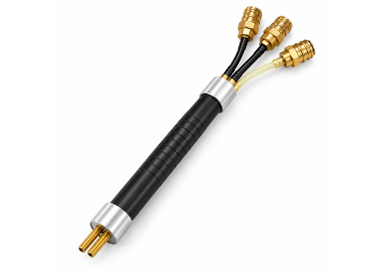

Seine Besonderheit liegt in der Konstruktion mit drei unabhängigen Anschlüssen:
• ein separater Anschluss zum Aufblasen des Rohrverschlusses, der für sicheren Halt und eine zuverlässige Abdichtung in der Rohrleitung sorgt;
• ein erster durchgehender Bypass, über den Luft oder Wasser in die abgesperrte Rohrleitung eingeleitet werden kann;
• ein zweiter unabhängiger Bypass, an den insbesondere ein Manometer angeschlossen werden kann, um den Druck des geprüften Kreislaufs präzise zu messen und zu überwachen.

Eine komplette Kontrollstation direkt in der Rohrleitung
Im Gegensatz zu einem herkömmlichen Rohrverschluss, der lediglich eine Leitung absperrt, ermöglicht dieses Modell die Einrichtung eines vollständigen Prüfpunkts direkt in der Rohrleitung. Nach der Positionierung in der Rohrleitung wird der Verschluss unabhängig aufgeblasen, um die Leitung abzudichten. Anschließend kann der Kreislauf über einen der Bypässe unter Druck gesetzt werden, während am zweiten gleichzeitig ein Manometer, Drucksensor oder anderes Messgerät angeschlossen werden kann. Dadurch kann der Bediener die Druckentwicklung überwachen und einen möglichen Dichtheitsverlust feststellen, ohne zusätzliche Anschlüsse oder Zwischenmontagen einsetzen zu müssen.

Besonders geeignet für die Leckortung an Schwimmbecken
Diese Konfiguration ist besonders interessant für Fachleute, die Leckortungen an Schwimmbecken und Whirlpools durchführen.

Damit lassen sich insbesondere folgende Leitungen einzeln absperren und prüfen:
• Rücklaufleitungen;
• Skimmer;
• Bodensaugeranschlüsse;
• Bodenabläufe und hydraulische Rohrleitungen;
• technische Kreisläufe;
• erdverlegte Leitungen zwischen Becken und Technikraum.

Nach dem Absperren der Leitung kann diese mit Luft oder Wasser unter Druck gesetzt werden, während ein am zweiten Bypass angeschlossenes Manometer einen möglichen Druckabfall unmittelbar erkennen lässt.
Dadurch wird die Diagnose schneller, sauberer und deutlich einfacher durchzuführen.

Eine 3-in-1-Lösung für den professionellen Einsatz vor Ort

ABSPERREN
Der aufblasbare Rohrverschluss sorgt für die Abdichtung der Rohrleitung.

DRUCKBEAUFSCHLAGEN
Über den durchgehenden Bypass kann das Prüfmedium in den zu kontrollierenden Abschnitt des Leitungsnetzes eingeleitet werden.

MESSEN
Über den zweiten Bypass kann unabhängig von der Versorgung ein Manometer oder Messgerät angeschlossen werden.
Durch diese Trennung der Funktionen bleibt der Aufblasdruck des Rohrverschlusses vollständig unabhängig vom Prüfdruck des Leitungsnetzes.

Zahlreiche professionelle Einsatzmöglichkeiten
Über Schwimmbecken hinaus eignet sich dieses Prinzip insbesondere für:
• Leckortung in Sanitär- und Rohrleitungsnetzen;
• Dichtheitsprüfungen von Rohrleitungen;
• Prüfung von Leitungen vor der Wiederinbetriebnahme;
• Bewässerungsnetze;
• hydraulische Niederdruckkreisläufe;
• Kühlsysteme;
• technische und industrielle Leitungsnetze;
• Wartungs- und Diagnosearbeiten an schwer zugänglichen Rohrleitungen.

Der zweite Bypass ermöglicht je nach Prüfverfahren des Bedieners auch den Einsatz weiterer Mess- oder Kontrollinstrumente.

Die Vorteile
• 3 unabhängige Anschlüsse an einem einzigen Rohrverschluss
• Unabhängiges Aufblasen des Rohrverschlusses
• Direkte Druckbeaufschlagung der Rohrleitung
• Gleichzeitiger Anschluss eines Manometers
• Vereinfachte Leckdiagnose
• Kompakte und schnelle Montage vor Ort
• Weniger erforderliche Anschlüsse und Zubehörteile
• Besonders geeignet für Arbeiten an Schwimmbecken und erdverlegten Leitungsnetzen
• Für verschiedene Prüfverfahren mit Luft oder Wasser geeignet

Mehr als ein Rohrverschluss: ein echtes Diagnosewerkzeug
Dank seines integrierten Doppel-Bypasses verwandelt dieser Rohrverschluss eine einfache Leitungsabsperrung in ein vollständiges Kontrollsystem. Eine besonders praktische Lösung für Fachleute in der Leckortung, die an derselben Stelle absperren, Druck aufbauen und messen möchten – mit einem kompakten Aufbau, der vor Ort sofort einsatzbereit ist.

Wichtig: Der Aufblasdruck des Rohrverschlusses, der maximal zulässige Prüfdruck und die Verträglichkeit mit dem verwendeten Medium müssen stets den technischen Eigenschaften des Modells und den Bedingungen der geprüften Anlage entsprechen.

TECHNISCHE DATEN:
• Einfacher Rohrverschluss 35/70
• Einsatzbereich 35 mm bis 70 mm
• Aufblasdruck 2 bar
• Max. Gegendruck 0,5 bar - Durchgang 1/8''
• Länge 210 mm
• Korrosionsbeständig
• Sicherer Betrieb
• Gewicht 0,3 kg
