Où se situent les fuites les plus fréquentes sur une clim auto ?

Linkedin InFacebook

Une climatisation automobile fonctionne grâce à un circuit fermé dans lequel circule un fluide frigorigène. En principe, ce fluide n’est pas consommé par le fonctionnement normal du système. Lorsqu’une quantité anormale s’échappe du circuit, la perte d’étanchéité doit donc être recherchée avant d’envisager une nouvelle recharge.

Toutes les parties du circuit ne sont cependant pas exposées aux mêmes contraintes. Certaines se trouvent à l’avant du véhicule et subissent les projections de la route.D’autres sont soumises aux vibrations du moteur, aux variations de température ou au vieillissement des joints. Les fuites les plus difficiles à identifier peuvent enfin se trouver dans descomposants cachés, notamment derrière le tableau de bord. Lorsque la climatisation ne produit plus suffisamment d’air froid, il faut d’abord confirmer que le problème provient réellement d’une perte de fluide. Notre guide explique en détail comment détecter une fuite de climatisation voiture. Nous nous concentrons ici sur une autre question : où se trouvent les fuites les plus fréquentes sur une clim auto et quelles zones faut-il examiner en priorité ?

Quelles sont les principales zones de fuite d’une climatisation automobile ?

Selon la conception du véhicule, l’âge du circuit et les conditions d’utilisation, une fuite peut apparaître à différents endroits. Les principales zones à contrôler sont généralement :

Zone du circuitEmplacement habituelCauses possibles
CondenseurÀ l’avant du véhicule, près du radiateurImpacts, corrosion, projections
Flexibles et canalisationsDans le compartiment moteur et entre les composantsVibrations, frottements, vieillissement
Raccords et joints toriquesÀ chaque jonction du circuitÉcrasement, dessèchement, mauvais montage
Valves de serviceSous le capot, sur les circuits haute et basse pressionObus de valve défectueux, joint ou bouchon
CompresseurDans le compartiment moteur ou intégré à une architecture électriqueRaccord, joint, carter ou zone d’entraînement
ÉvaporateurDans le bloc de ventilation, derrière le tableau de bordCorrosion, perforation, vieillissement
Détendeur ou déshydrateurSelon l’architecture du véhiculeRaccords, joints ou dégradation du composant

Cette liste permet d’orienter l’inspection, mais elle ne doit pas conduire à condamner immédiatement une pièce. Une trace grasse ou fluorescente indique une zone à examiner, pas nécessairement le composant exact à remplacer.

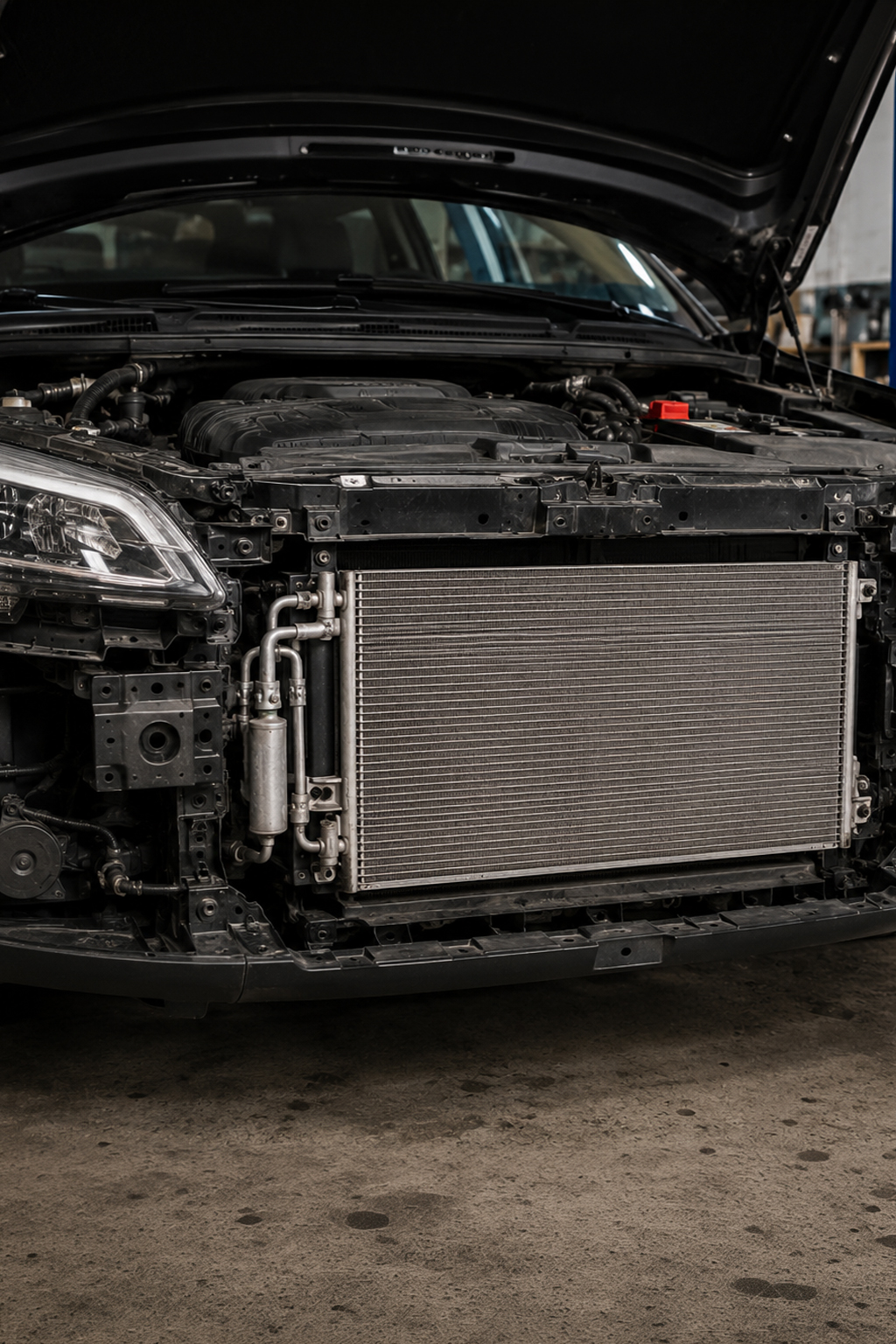

Le condenseur : une zone très exposée à l’avant du véhicule

Le condenseur fait partie des éléments fréquemment contrôlés lors d’une recherche de fuite. Il est généralement installé à l’avant du véhicule, devant ou à proximité du radiateur moteur, afin de bénéficier du flux d’air nécessaire au refroidissement du fluide frigorigène.

Cette position le rend particulièrement exposé :

  • Aux gravillons et petits impacts
  • Aux projections d’eau, de boue et de sel
  • Aux insectes et débris accumulés
  • A la corrosion
  • Aux déformations provoquées par un choc à l’avant du véhicule.

Les tubes fins du condenseur peuvent être perforés sans que les dégâts soient immédiatement visibles. Une fuite peut également apparaître à proximité d’un raccord ou sur une zone corrodée, et non au centre du composant.

Quels indices peuvent orienter vers le condenseur ?

Une inspection peut révéler :

  • Une zone grasse ou huileuse
  • Des salissures collées sur un point précis
  • Une aile ou un tube endommagé
  • Une trace fluorescente après circulation d’un traceur compatible
  • Un impact visible sur la face avant.

La présence de saleté ne suffit toutefois pas à confirmer une fuite. Le condenseur reçoit de nombreuses projections extérieures. La zone suspecte doit donc être nettoyée et contrôlée méthodiquement avant toute conclusion.

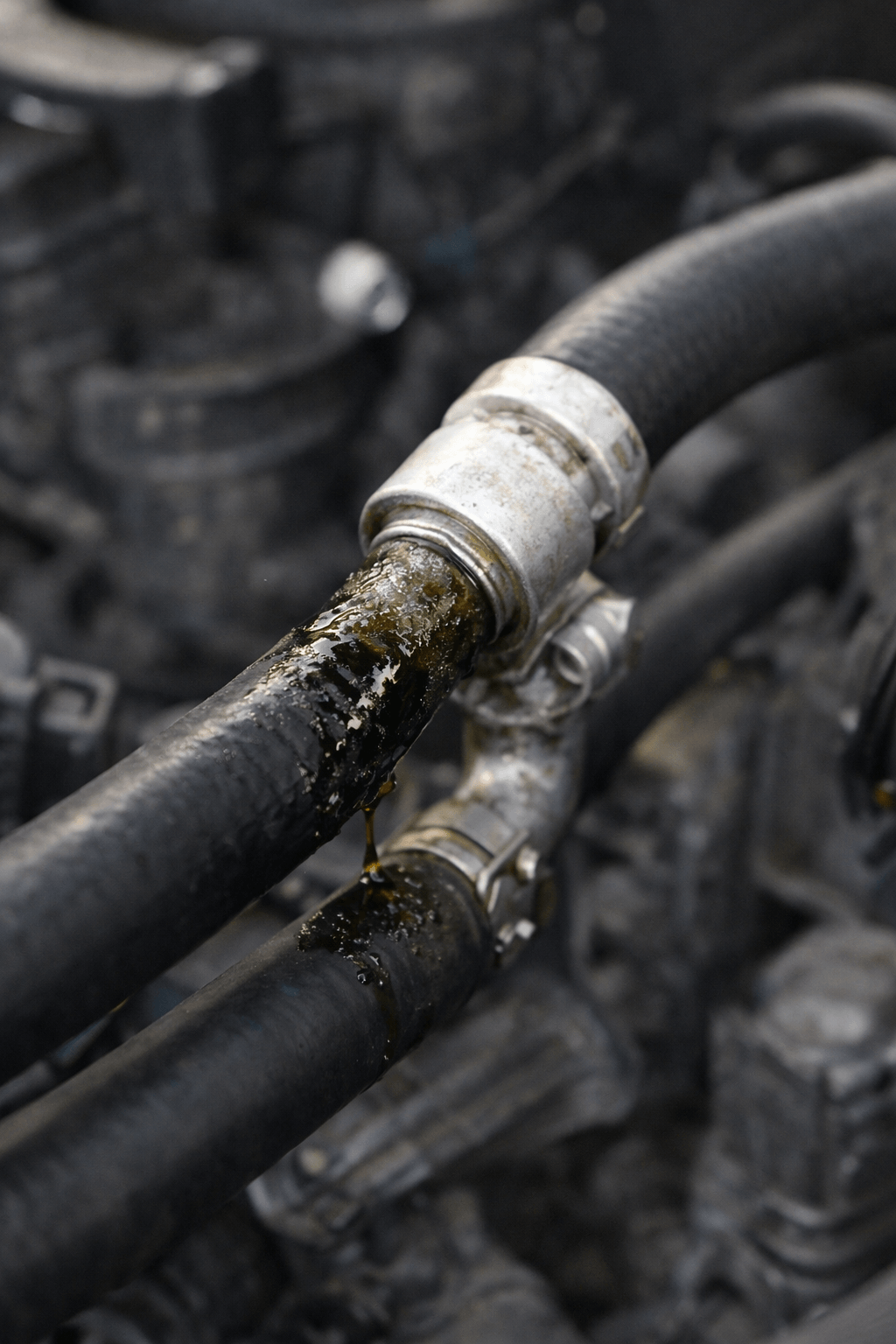

Les flexibles et canalisations : des fuites favorisées par les vibrations

Le fluide frigorigène circule entre les différents composants par l’intermédiaire de conduites métalliques et de flexibles. Ces éléments traversent le compartiment moteur, passent parfois à proximité de pièces chaudes et suivent des chemins variables selon les véhicules.

Les flexibles soumis aux mouvements du moteur

Les parties souples permettent d’absorber les mouvements entre le moteur, le compresseur et la carrosserie.

Elles subissent cependant des contraintes répétées :

  • Vibrations
  • Flexions
  • Variations de température
  • Vieillissement du caoutchouc
  • Proximité d’une source de chaleur
  • Contact ou frottement contre une autre pièce.

Avec le temps, un flexible peut se fissurer, devenir plus poreux ou s’user localement. Une fuite peut apparaître sur une portion peu visible, notamment sous la conduite ou derrière un élément du compartiment moteur. L’inspection doit donc porter sur toute la longueur accessible du flexible, et pas uniquement sur sa face supérieure.

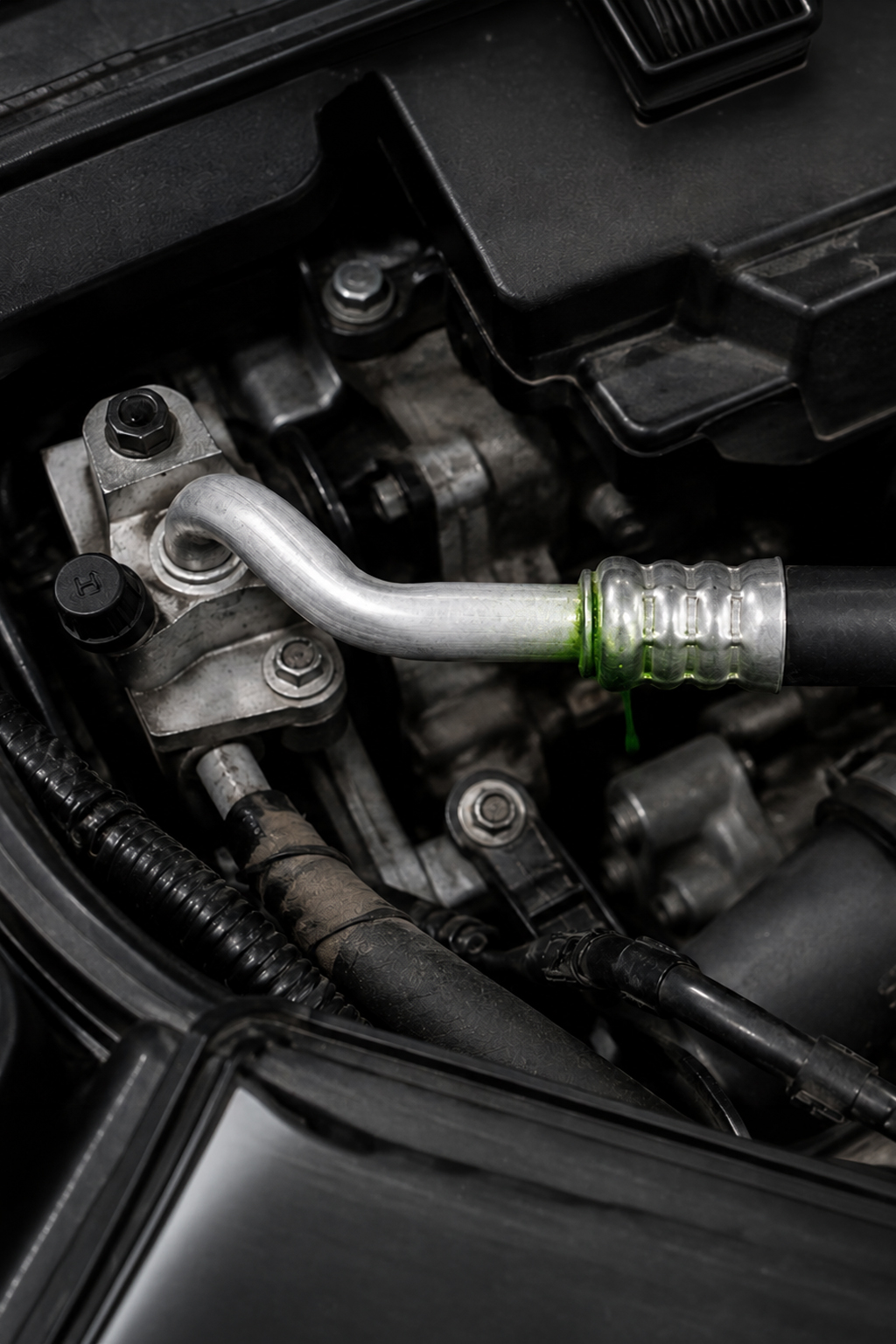

Les raccords sertis entre flexible et canalisation

La jonction entre une partie souple et une conduite métallique constitue également une zone sensible. Le sertissage supporte à la fois la pression du circuit et les mouvements mécaniques.

Une trace autour de cette jonction peut provenir :

  • D’une perte d’étanchéité du sertissage
  • D’une fissure du flexible juste à côté
  • D’un résidu ancien
  • D’une fuite située plus haut et ayant coulé jusqu’au raccord

Il est important d’examiner toute la circonférence du sertissage. La fuite n’est pas toujours située sur la partie immédiatement visible depuis le dessus du moteur.

Les raccords et joints toriques : de nombreux petits points d’étanchéité

Une climatisation automobile comporte de nombreuses jonctions : raccordement au condenseur, au compresseur, à l’évaporateur, au détendeur ou au déshydrateur. Leur étanchéité repose souvent sur des joints toriques.

Ces joints peuvent perdre leur efficacité en raison :

  • De leur vieillissement
  • D’un dessèchement
  • D’un écrasement
  • D’un mauvais positionnement
  • D’une détérioration lors d’un démontage
  • De l’utilisation d’un joint inadapté
  • D’un serrage incorrect.

Une fuite localisée près d’un composant ne signifie donc pas nécessairement que la pièce complète est défectueuse. Elle peut provenir du joint placé entre la canalisation et le composant. Avant de remplacer un condenseur, un compresseur ou un autre élément coûteux, il faut identifier avec précision si la fuite vient du corps de la pièce ou simplement de son raccordement.

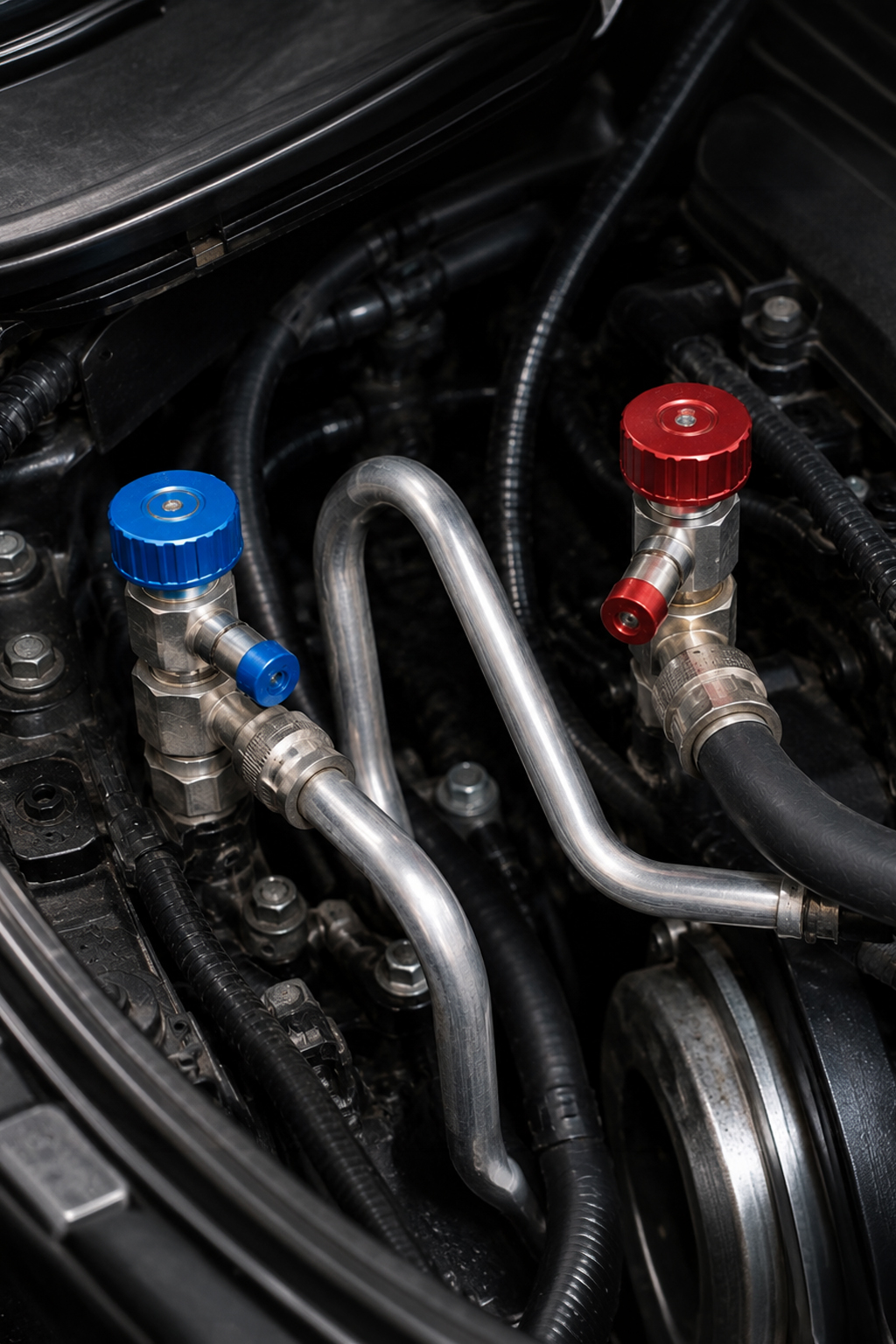

Les valves de service haute et basse pression

Le circuit de climatisation comporte généralement deux prises de service, associées aux côtés haute et basse pression. Elles sont utilisées par les professionnels pour effectuer des mesures, récupérer le fluide, tirer au vide et réaliser une charge contrôlée. Elles se trouvent généralement dans le compartiment moteur, mais leur emplacement exact varie selon le véhicule. Elles sont identifiées par des bouchons et par des diamètres de raccord différents.

Pourquoi une valve peut-elle fuir ?

Une perte peut apparaître :

  • Au niveau du mécanisme interne de la valve
  • Autour de son joint
  • Après une manipulation
  • Si des impuretés empêchent sa fermeture correcte
  • En raison d’un bouchon manquant, détérioré ou mal serré.

Le bouchon ne doit pas être considéré comme un simple cache esthétique. Selon la conception du système, il participe à la protection et à l’étanchéité secondaire de la prise.

Une trace grasse ou fluorescente autour d’une valve doit attirer l’attention. Elle peut cependant aussi provenir d’une ancienne opération de maintenance. Il faut donc nettoyer la zone, remettre le circuit en fonctionnement dans des conditions adaptées et vérifier si une nouvelle trace apparaît.

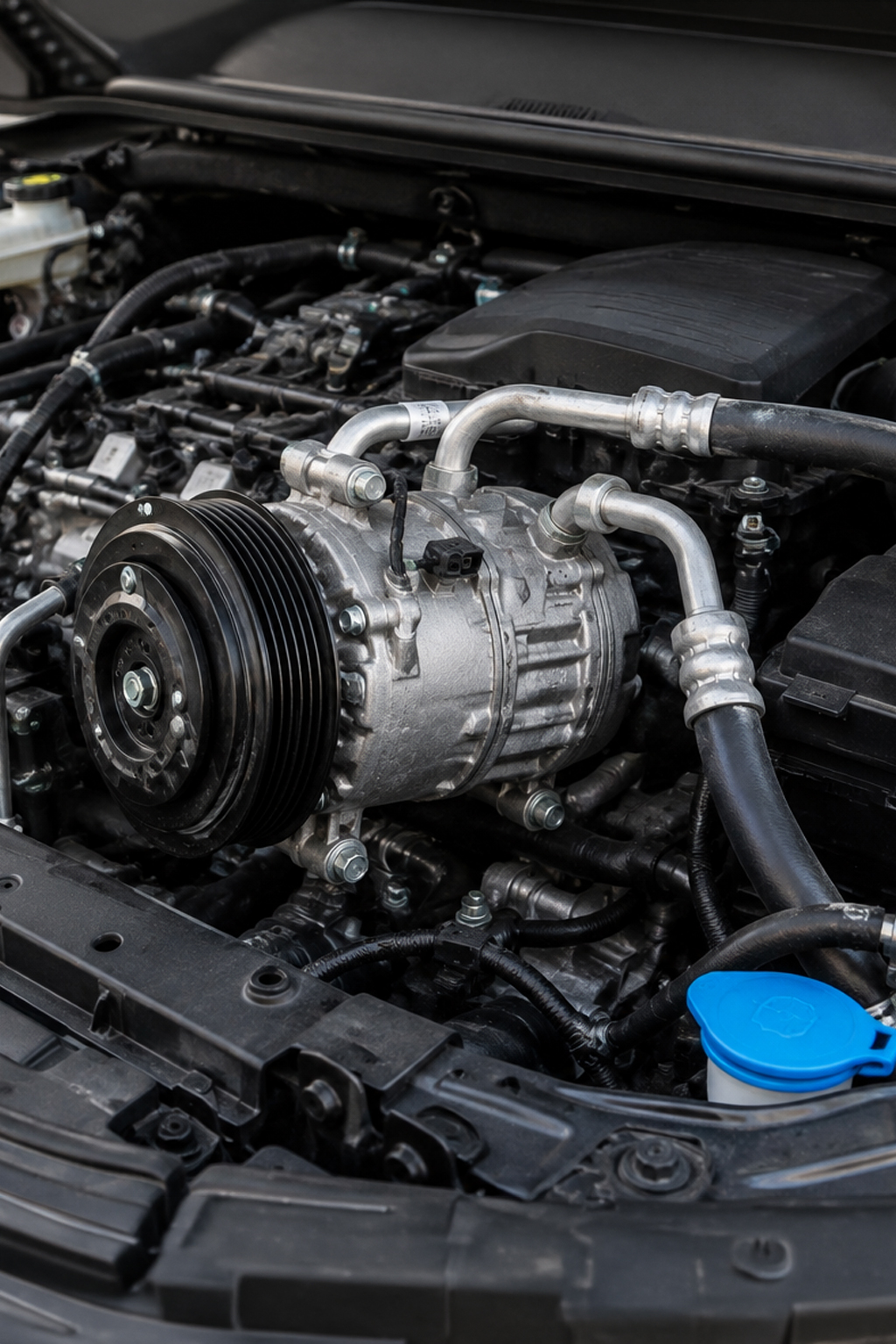

Le compresseur de climatisation et ses raccords

Le compresseur met le fluide frigorigène en circulation et élève sa pression. Sur de nombreux véhicules thermiques, il est entraîné par le moteur à l’aide d’une courroie. Sur certains véhicules hybrides ou électriques, il peut être alimenté électriquement et présenter une architecture différente. Plusieurs points de fuite sont possibles autour du compresseur.

Les raccords d’entrée et de sortie

Les canalisations reliées au compresseur doivent être examinées en priorité.

Une trace visible à proximité peut provenir :

  • Du joint torique
  • Du raccord
  • De la conduite
  • D’une fissure localisée
  • D’un mauvais remontage après une intervention.

Ces points sont parfois plus simples à contrôler que le corps même du compresseur.

Le joint, le carter ou la zone d’entraînement

Selon le type de compresseur, une fuite peut également se situer au niveau :

  • D’un joint d’arbre
  • Du carter
  • D’un assemblage entre plusieurs parties
  • D’une soupape ou d’un organe intégré
  • De la zone d’entraînement

L’interprétation des traces autour du compresseur demande de la prudence. L’huile présente dans le circuit peut se répandre sur les pièces voisines sous l’effet de l’air, des mouvements du véhicule ou de la gravité. Une zone huileuse ne permet donc pas toujours de distinguer immédiatement une fuite du corps du compresseur d’une fuite située sur un raccord voisin.

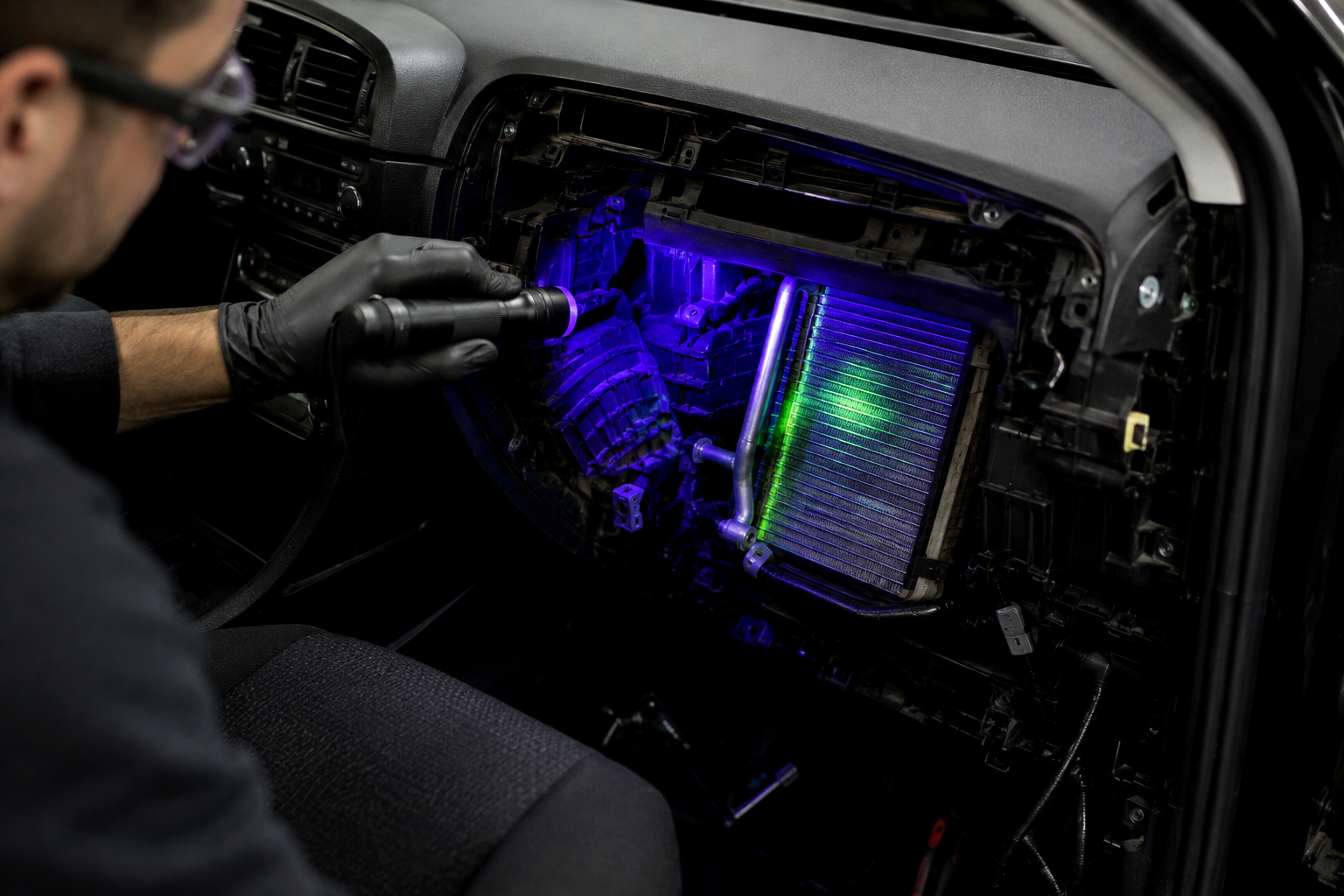

L’évaporateur : une fuite cachée derrière le tableau de bord

L’évaporateur est l’un des composants les plus difficiles à inspecter. Il est installé dans le bloc de chauffage et de ventilation, généralement derrière le tableau de bord. L’air de l’habitacle traverse ses ailettes avant d’être refroidi puis diffusé par les aérateurs.

Sa position rend toute inspection directe complexe. Contrairement au condenseur ou à certains flexibles, il n’est pas visible en ouvrant simplement le capot.

Une fuite d’évaporateur peut être liée :

  • A une corrosion progressive
  • A une perforation
  • A la dégradation d’un raccord
  • A un joint défectueux
  • Au vieillissement du composant.

Peut-on identifier une fuite d’évaporateur sans démonter le tableau de bord ?

Dans certains cas, des indices peuvent être recherchés avant d’envisager un démontage important :

  • Présence de traceur au niveau de l’évacuation des condensats ;
  • Détection d’un indice dans l’air sortant des aérateurs avec un appareil adapté ;
  • Comportement anormal du circuit lors des contrôles ;
  • Absence de trace sur les composants accessibles sous le capot.

Ces indices doivent être interprétés avec méthode. Une odeur inhabituelle dans l’habitacle ne prouve pas, à elle seule, l’existence d’une fuite d’évaporateur. Elle peut avoir de nombreuses autres causes, notamment liées à l’humidité, au filtre d’habitacle ou au développement de micro-organismes dans le bloc de ventilation. Compte tenu du temps nécessaire pour accéder à l’évaporateur, la localisation doit être suffisamment fiable avant de démonter le tableau de bord.

Le détendeur, le déshydrateur et les autres points possibles

Les circuits de climatisation ne sont pas tous conçus de la même manière. Selon le véhicule, d’autres zones peuvent être mises en cause.

Le détendeur et ses raccordements

Le détendeur régule l’arrivée du fluide dans l’évaporateur. Une fuite peut se situer sur le composant lui-même, mais elle provient souvent d’une jonction ou d’un joint associé. Sa position varie selon l’architecture. Il peut être relativement accessible dans le compartiment moteur ou se trouver près du bloc de ventilation.

Le filtre déshydrateur ou l’accumulateur

Le déshydrateur retient notamment l’humidité présente dans le circuit. Sur certains véhicules, il est intégré au condenseur ; sur d’autres, il constitue un élément distinct.

Les zones à contrôler comprennent :

  • Le corps du composant
  • Les raccords
  • Les bouchons
  • Les soudures
  • Les jonctions avec les canalisations.

Les capteurs et pressostats

Certains capteurs sont directement montés sur le circuit frigorifique. Le problème peut alors se situer au niveau de leur joint ou de leur raccordement plutôt que dans le capteur lui-même.

Les conduites situées sous le véhicule

Sur certains véhicules, notamment ceux disposant d’un volume intérieur important ou de plusieurs zones de climatisation, les canalisations peuvent parcourir une partie du soubassement.

Elles sont alors exposées :

  • Aux projections
  • Aux chocs
  • A la corrosion
  • Aux frottements
  • Aux contraintes liées aux fixations.

L’inspection ne doit donc pas toujours se limiter au compartiment moteur.

Comment l’emplacement d’une trace aide-t-il à orienter le diagnostic ?

La position d’une trace huileuse ou fluorescente fournit un indice précieux, mais elle doit être replacée dans son environnement.

Trace observéeZone à contrôler en prioritéPrécaution d’interprétation
À l’avant du véhiculeCondenseur et raccords voisinsVérifier qu’il ne s’agit pas d’une simple projection
Autour d’un sertissageFlexible et raccord sertiExaminer toute la circonférence
Près d’une valve de serviceValve, joint et bouchonDistinguer fuite active et résidu de maintenance
Autour du compresseurRaccords, joints et corps du compresseurL’huile peut se répandre sur les pièces proches
Sur une jonctionJoint torique ou raccordNe pas condamner immédiatement la pièce complète
Aucune trace sous le capotÉvaporateur ou microfuite cachéeUtiliser une méthode complémentaire

Une fuite ne se manifeste pas toujours directement à l’endroit où l’on observe les résidus. L’huile peut couler le long d’une canalisation, être projetée par une pièce en mouvement ou se déposer sur un composant voisin. La bonne méthode consiste donc à nettoyer la zone suspecte, à confirmer que la trace réapparaît et à comparer cette observation avec les autres résultats du diagnostic.

Pourquoi une inspection visuelle ne suffit-elle pas toujours ?

Certaines fuites sont suffisamment importantes pour laisser une trace identifiable à l’œil nu. D’autres sont beaucoup plus difficiles à repérer.

Une inspection visuelle peut être insuffisante lorsque :

  • La perte est très faible
  • La fuite n’apparaît que dans certaines conditions de pression
  • Le composant est masqué
  • Le circuit est presque vide
  • La zone est sale ou difficile d’accès
  • Les résidus proviennent d’une ancienne réparation
  • La fuite se situe dans l’évaporateur
  • Le fluide s’échappe sans laisser de trace facilement observable.

Il faut alors compléter l’examen par une méthode adaptée : mise sous pression contrôlée, détection électronique, recherche par fluorescence ou contrôle approfondi des composants. Le choix dépend de l’état du circuit, du fluide utilisé, de l’accessibilité des pièces et du niveau de précision recherché.

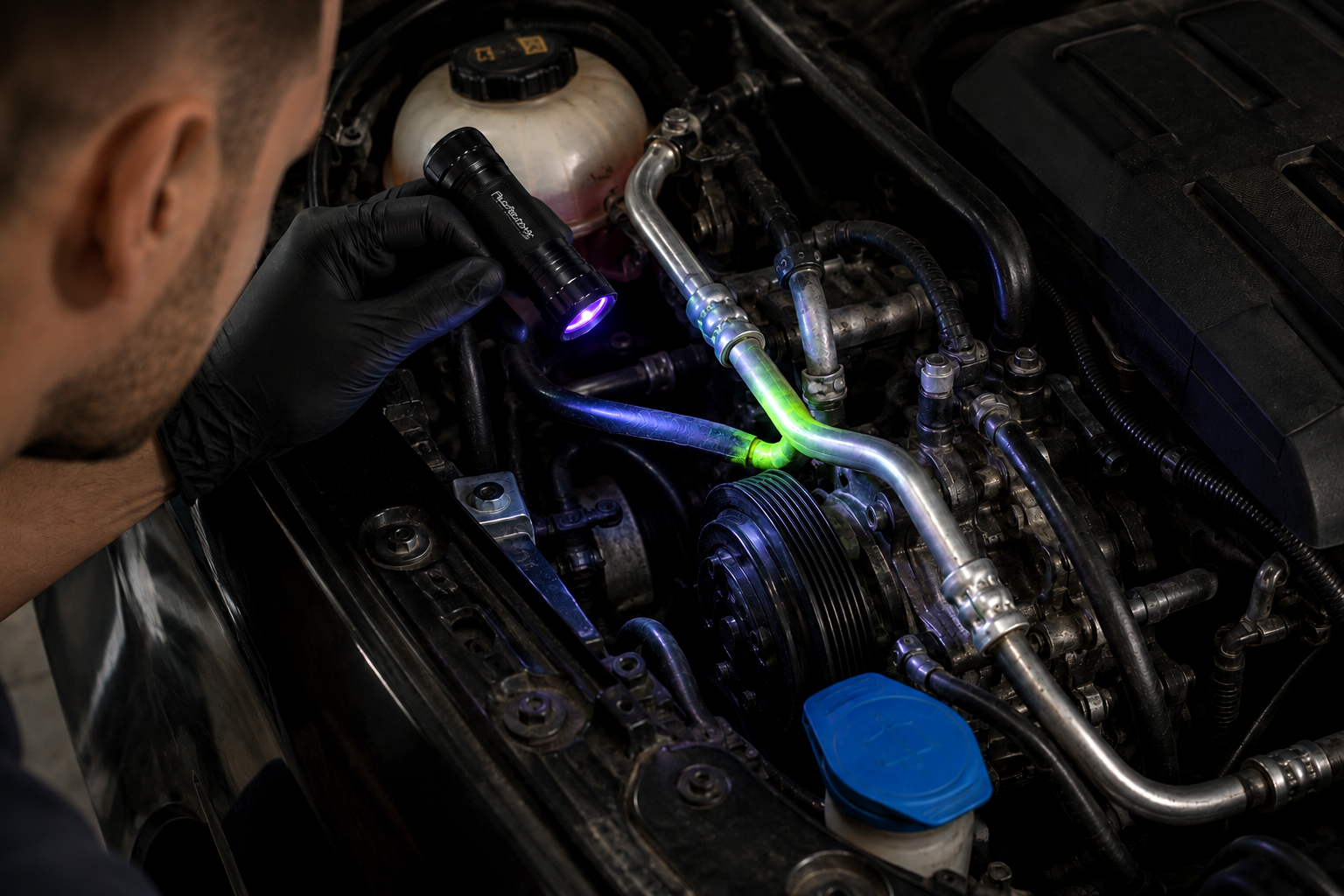

Comment utiliser la fluorescence pour contrôler les zones suspectes ?

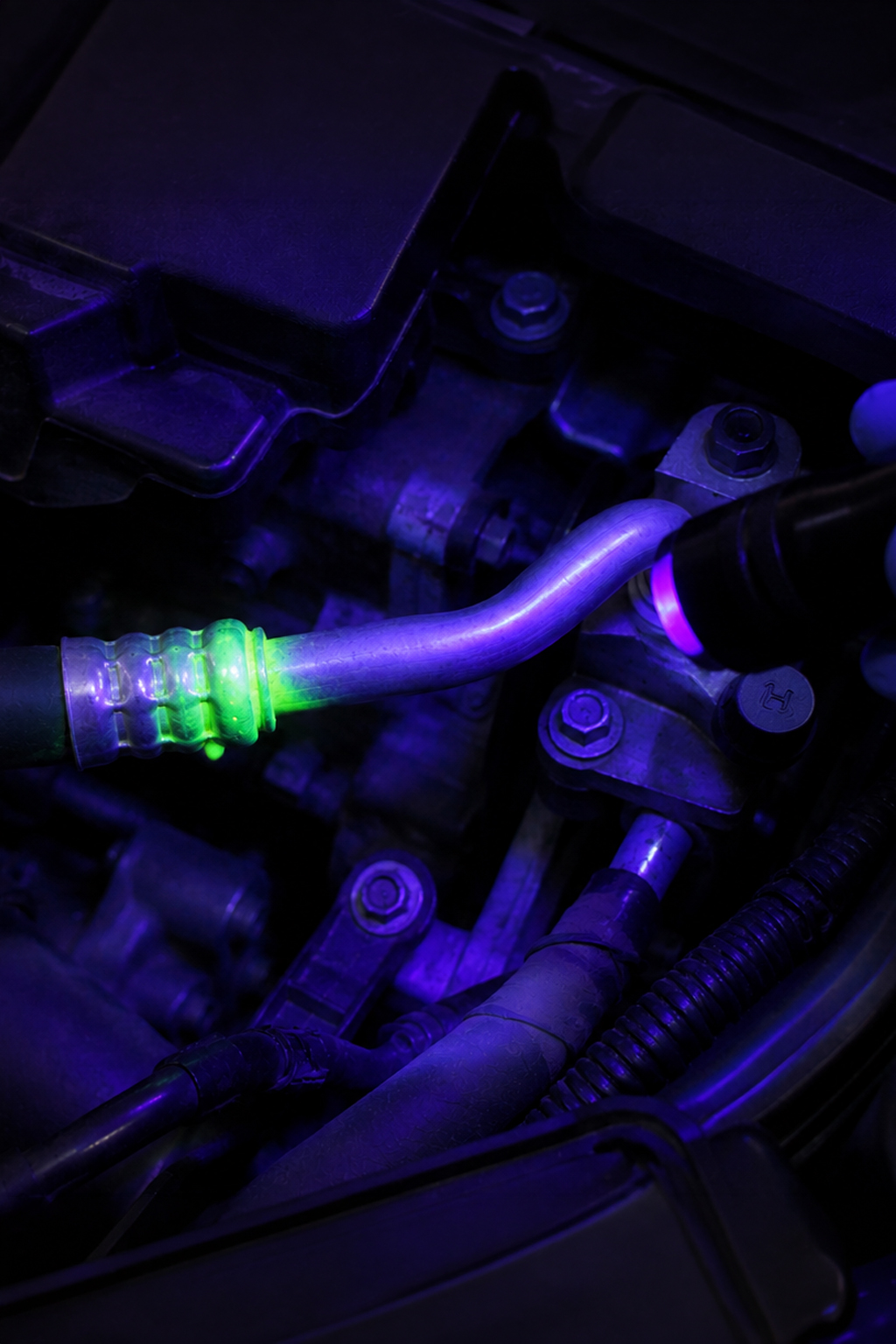

La recherche par fluorescence consiste à faire circuler dans le circuit un traceur compatible, puis à inspecter les composants à l’aide d’une lampe UV adaptée. Lorsque le traceur s’échappe avec le fluide et l’huile, il rend la zone de fuite plus facilement visible.

Cette méthode permet de contrôler méthodiquement :

  • Le condenseur
  • Les flexibles
  • Les raccords sertis
  • Les joints
  • Les valves de service
  • Le compresseur
  • Certaines zones difficiles d’accès.

Le traceur doit être compatible avec le fluide frigorigène, l’huile du circuit et les préconisations du véhicule. Son dosage doit être respecté : une quantité excessive ne rend pas nécessairement la recherche plus efficace et peut compliquer l’interprétation. Pour disposer d’un ensemble cohérent de produits et d’accessoires, les professionnels peuvent s’orienter vers des kits complets de traçage pour climatisation. Ils réunissent les principaux éléments nécessaires à l’introduction du traceur et à l’inspection du circuit.

L’observation doit être réalisée avec une source dont la longueur d’onde et la puissance sont adaptées au traceur employé. Les kits de lampes UV pour la détection de fuite permettent de révéler les traces fluorescentes qui resteraient difficilement visibles sous un éclairage classique.

La recherche doit suivre un ordre logique, de préférence en partant des zones les plus exposées et les plus accessibles :

  1. Condenseur
  2. Valves de service
  3. Canalisations et sertissages
  4. Raccords
  5. Compresseur
  6. Composants moins accessibles
  7. Evaporateur si aucun autre point n’a été identifié.

Les résidus présents après une intervention antérieure peuvent créer de faux indices. Il peut donc être nécessaire de nettoyer la zone avec un produit approprié, puis de vérifier si une nouvelle fluorescence apparaît.

L’ensemble des solutions de recherche de fuite pour climatisation permet d’adapter le matériel au type de circuit et au niveau de précision attendu.

Faut-il remplacer une pièce dès qu’une trace apparaît ?

Non. Une trace constitue un indice, mais elle ne suffit pas toujours à identifier la pièce responsable.

Avant un remplacement, il faut notamment vérifier :

  • Si la trace est récente
  • Si elle réapparaît après nettoyage
  • Si elle vient du composant ou de son raccord
  • Si un joint torique peut être en cause
  • Si le fluide ou l’huile a coulé depuis une zone située plus haut
  • Si une ancienne intervention a laissé des résidu

Cette distinction est importante pour éviter le remplacement inutile d’un condenseur, d’un compresseur ou d’une conduite complète alors que la fuite se situe uniquement sur un joint ou un raccord. Après la réparation, l’étanchéité du circuit doit être vérifiée avant sa remise en service. Ajouter simplement du fluide sans traiter la cause de la fuite ne constitue pas une réparation durable.

Quand faut-il confier la recherche à un professionnel ?

Certaines vérifications visuelles sont accessibles sans démontage. La manipulation du fluide frigorigène et les opérations sur le circuit nécessitent toutefois des compétences, un équipement adapté et le respect des règles applicables.

Une intervention professionnelle est particulièrement recommandée lorsque :

  • Le circuit est totalement ou presque totalement vide
  • Aucune fuite n’est visible
  • L’évaporateur est suspecté
  • Le compresseur semble en cause
  • Un démontage important est nécessaire
  • Les résultats des différents tests se contredisent
  • Le véhicule est hybride ou électrique
  • La compatibilité du traceur ou du fluide est incertaine
  • La fuite réapparaît après une première réparation.

Un diagnostic méthodique permet de localiser la perte avant de remplacer une pièce. Les professionnels peuvent s’appuyer sur des solutions de recherche de fuite automobile conçues pour inspecter différents circuits du véhicule de manière ciblée.

Questions fréquentes sur l’emplacement des fuites de climatisation automobile

Le condenseur se trouve généralement à l’avant du véhicule, devant ou près du radiateur moteur. Cette position l’expose aux impacts, aux projections et à la corrosion, ce qui en fait une zone fréquemment contrôlée lors d’une recherche de fuite.

Il n’existe pas une seule pièce systématiquement responsable sur tous les véhicules. Le condenseur, les flexibles, les raccords, les joints toriques, les valves de service, le compresseur et l’évaporateur font partie des principales zones à examiner. La fréquence dépend du modèle, de l’âge du véhicule, de son environnement et de son historique d’entretien.

Une zone grasse, une accumulation de salissures localisée, un impact ou une trace fluorescente peuvent orienter vers le condenseur. Ces indices doivent néanmoins être confirmés, car l’avant du véhicule reçoit naturellement de nombreuses projections.

Oui. Une perte peut se produire au niveau du mécanisme interne de la valve, de son joint ou de son bouchon. Une trace proche de la prise de service peut aussi provenir d’une intervention antérieure ; la zone doit donc être nettoyée et contrôlée de nouveau.

L’évaporateur est placé dans le bloc de chauffage et de ventilation, généralement derrière le tableau de bord. Son accès est beaucoup plus difficile que celui du condenseur ou des éléments situés dans le compartiment moteur.

Il est parfois possible d’orienter le diagnostic grâce à des contrôles indirects, par exemple au niveau de l’évacuation des condensats ou de l’air soufflé. Un démontage ne devrait être envisagé qu’après avoir obtenu des indices suffisamment fiables.

Non. La trace peut provenir d’une autre partie du véhicule, d’une ancienne intervention ou d’une fuite située plus haut. Sa nature et son origine doivent être confirmées avant toute réparation.

Une lampe UV facilite la recherche lorsqu’un traceur compatible est présent dans le circuit et a eu le temps d’atteindre la zone de fuite. Elle ne garantit toutefois pas que toutes les pertes soient immédiatement visibles, notamment lorsque la fuite est très faible, cachée ou située dans l’évaporateur.

Conclusion

Les fuites les plus fréquentes d’une climatisation automobile peuvent se situer à plusieurs endroits. Le condenseur est particulièrement exposé à l’avant du véhicule, tandis que les flexibles, sertissages, raccords et joints subissent les vibrations et le vieillissement. Les valves de service et le compresseur constituent également des points à contrôler. Enfin, l’évaporateur fait partie des zones les plus difficiles à diagnostiquer en raison de sa position derrière le tableau de bord.

L’emplacement d’une trace grasse ou fluorescente aide à orienter la recherche, mais ne permet pas toujours d’identifier immédiatement la pièce à remplacer. Une inspection complète doit tenir compte du cheminement des résidus, de l’historique du véhicule et de la possibilité qu’un simple joint soit responsable. En procédant du plus accessible au plus difficile, puis en utilisant une méthode de confirmation adaptée, il devient possible de localiser la fuite avec davantage de précision et d’éviter des remplacements inutiles ou un démontage prématuré.
